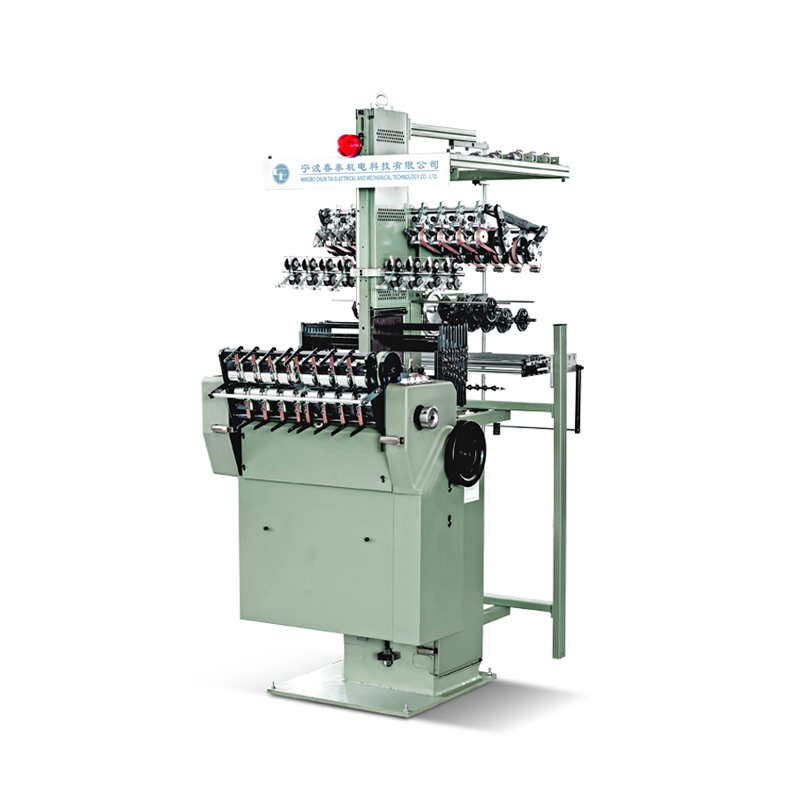

高速無梭織帶機主要由開口機構、送緯機構、鎖邊機構、打緯機構、卷取機構這五大機構組成。

1、開口機構在織帶機上要使經紗與緯紗交織成織物，必須首先將經紗分為上下兩層，形成梭口，然后引入緯紗。為此，經紗需按一定的秩序穿入綜絲的綜眼，當綜絲隨著綜框上下運動時，經紗便會隨著綜框的升降而上下分開，形成開口、供緯紗穿入。根據織物的組織需要，可采用多綜框設計開口（織平紋為兩個綜框）。

2、送緯機構：送緯是用送緯針將緯紗引入梭口，使緯紗與經紗交織成玻纖帶。高速無梭織帶機的送緯機構具有3個特點：

（1）送緯速度快

（2）緯紗卷裝量大，換緯紗占用時間少，機臺運行率高

（3）送緯為雙緯/次

   因?yàn)樗途曀俣瓤?，為避免緯紗張力過大而斷裂，需采用積極式送緯裝置，以減少緯紗的張力，保證織帶的正常進行。

3、鎖邊機構:用送緯針?biāo)途暜a(chǎn)生雙緯的織物結構，需要進行鎖邊，鎖邊有兩種方式：

（1）用鎖邊針鉤住緯紗，而不是鎖邊線。此組織結構如緯紗較少時，緯紗會松散，易發生散帶現象。

（2）用鎖邊線鎖邊，一般用經向鎖邊，用鉤針鉤住鎖邊線，形成線圈，鎖住緯紗；其基本動作是鉤針先鉤住鎖邊線，然后往復運動，形成線圈再鉤線再脫圈這樣形成連續的邊線，鎖住緯線。

4、打緯機構:引入梭口的緯紗，依靠打緯機構推向織口與經紗交織，構成織物。織物的幅寬和經紗密度由打緯機構中的鋼筘確定，織物中緯紗的排列狀況和經緯紗的屈曲情況，則隨著打緯時經緯紗所具有的不同張力和變形能力而定。

5、卷取機構：卷取機構是帶動經紗前移和將織成的帶子牽離織口的裝置，為了增加卷取效果，卷取輥主輥一般用橡膠輥，玻纖帶經卷取輥出來后，現在一般可風為兩種方法取帶：

（1）將卷取下來的玻纖帶先落入儲帶箱，然后在分卷 機上岸一定的長度分卷。

（2）將玻纖帶直接成卷，在織帶過程中直接成卷，可以減少分卷工序。
